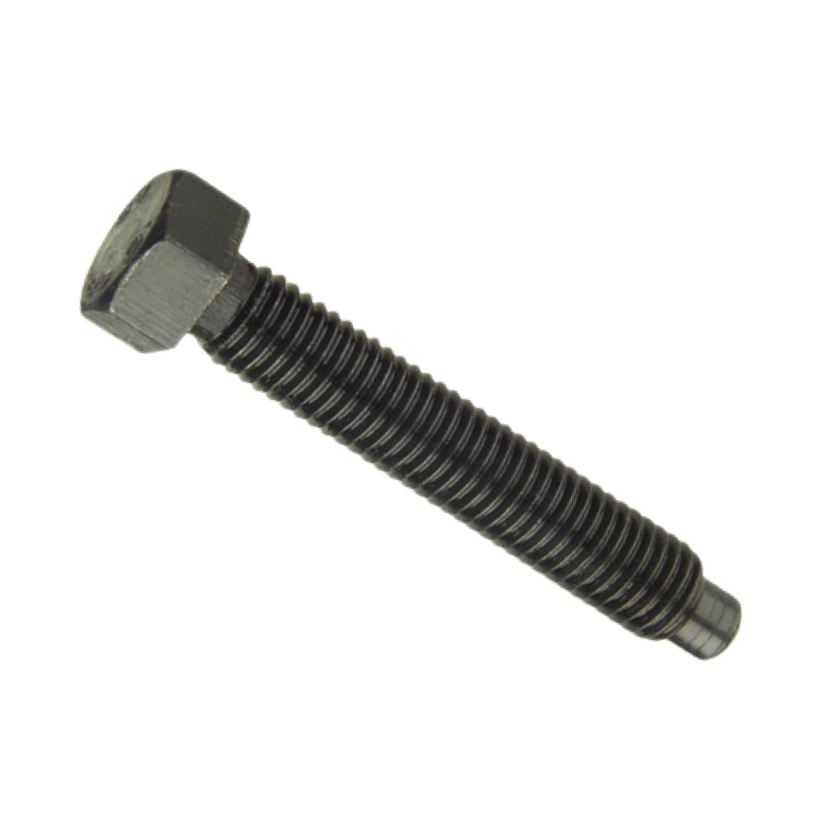

Болт, винт установочный с шестигранной головкой и цилиндрическим концом, цапфой - DIN 561.
Аналог ГОСТ 1481-84 /установочный/. Может быть исполнен:
- формой А, с полной резьбой с проточкой;
- формой В, с цилиндрическим кольцом.
Крепеж выполнен из стали /класс А2, А4/. Класс прочности 8.8. На нашем сайте представлены изделия с оцинкованной, методом гальванизации, поверхностью для противодействия коррозии.
Резьба метрическая с ходом от м6 до м56. Длина может разниться от 12мм до 300мм в зависимости от выполняемых крепежом функций. Высота головки от 5 до 40 мм, размер под ключ от 8 до 75 /полный размеры смотри в таблице/
Форма А
Форма B
Обозначения:
- d - номинальный диаметр резьбы
- P - шаг резьбы
- k - высота головки
- a1 - сбег, не более
- r - радиус, минимум
- z2 - длина цапфы, не менее
- dp - диаметр цапфы, не более
- e - диаметр описанной окружности, не менее
- s - размер под ключ
- l - длина болта
| Номинальный, диаметр резьбы, d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Шаг резьбы крупный, p |
1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
Шаг резьбы мелкий, p |
2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||
Высота головки, k |
5 | 6 | 7 | 9 | 11 | 14 | 17 | 21 | 25 | 30 | 34 | 40 |
Размер под ключ, S |
8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
Диаметр цапфы, dp |
4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 | 23 | 28 | 32 | 38 | 45 |
Длина цапфы, z2 |
3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 21 | 24 | 28 |
Длина винта l, минимальная |
10 | 12 | 16 | 25 | 30 | 40 | 45 | 60 | 60 | 80 | 90 | 100 |
Длина винта l, максимальная |
40 | 50 | 80 | 120 | 200 | 200 | 200 | 200 | 200 | 260 | 300 | 300 |
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
| 12 | 3,97 | — | — | — | — | — | — | — | — |
| 14 | 4,33 | 8,09 | — | — | — | — | — | — | — |
| 16 | 4,70 | 8,71 | 14,63 | — | — | — | — | — | — |
| 18 | 5,21 | 9,51 | 15,31 | — | — | — | — | — | — |
| 20 | 5,40 | 9,98 | 16,76 | 25,15 | — | — | — | — | — |
| 25 | 6,31 | 11,58 | 18,84 | 28,86 | 52,35 | — | — | — | — |
| 30 | 7,21 | 13,25 | 21,36 | 32,48 | 58,87 | — | — | — | — |
| 35 | 8,47 | 14,82 | 23,87 | 36,09 | 65,43 | 117,01 | — | — | — |
| 40 | — | 16.42 | 26,39 | 39,79 | 72,17 | 126,52 | — | — | — |
| 45 | — | — | 28,90 | 43,42 | 78,79 | 137,87 | 232,13 | — | — |
| 50 | — | — | 31,42 | 47,02 | 85,49 | 148,29 | 247,13 | — | — |
| 55 | — | — | — | 50,72 | 92,16 | 158,70 | 262,11 | — | — |
| 60 | — | — | — | 54.34 | 98,78 | 169,15 | 277,10 | 456,97 | — |
| 65 | — | — | — | — | 105,52 | 179,57 | — | — | — |
| 70 | — | — | — | — | 112,15 | 189,98 | 307,0 | 504,37 | — |
| 75 | — | — | — | — | 118,78 | 200,39 | — | — | — |
| 80 | — | — | — | — | 125,51 | 210,84 | 337,06 | 551,77 | 889,38 |
| 90 | — | — | — | — | — | 231,61 | 367,04 | 599,17 | 958,16 |
| 100 | — | — | — | — | — | 252,47 | 397,02 | 646,57 | 1026,95 |
| 120 | — | — | — | — | — | — | 456,97 | 741,36 | 1164,52 |
| 140 | — | — | — | — | — | — | — | 836,16 | 1302,10 |
| 160 | — | — | — | — | — | — | — | 930,96 | 1439,67 |
| 180 | — | — | — | — | — | — | — | — | 1577,25 |
| 200 | — | — | — | — | — | — | — | — | 1714,82 |
Область применения может быть различной. Основные сферы использования:
- промышленное машиностроение;
- станкостроение;
- строительство.
Болт DIN 561 применяется для закрепления различных узлов и деталей с возможностью ослаблять болтовое соединение. Является узкоспециальным крепежным изделием.
