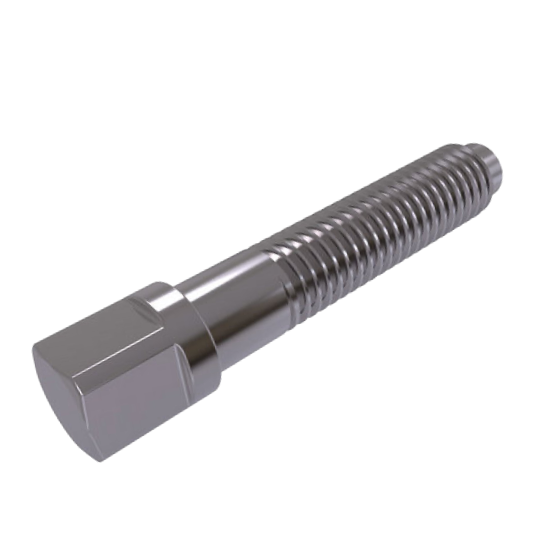

Винт DIN 478 / ГОСТ 1488-84

Винт с квадратной головкой, неполной резьбой и буртиком, установочный винт

Изделия используют в машиностроении, приборостроении и строительстве. Основное назначение таких винтов – это закрепление отдельных элементов и соединение деталей. Благодаря наличию буртика, площадь опирания винта увеличивается, что позволяет избежать продавливания материала головкой и в некоторых случаях дает возможность обходиться без шайб.

При покупке винта DIN 478 уточняйте информацию по наличию и ценам у наших менеджеров.

Винт DIN 478 M 10x20 / ГОСТ 1488-84 (50)
Предзаказ
Подписаться Заказать Заказать

Другое название — установочный винт.
Используется для соединений деталей и агрегатов в производственных станках, приборах, а также в промышленных, машиностроительных и строительных областях.

Винт DIN 478 M 16x60 / ГОСТ 1488-84 (50)
Предзаказ
Подписаться Заказать Заказать

Другое название — установочный винт.
Используется для соединений деталей и агрегатов в производственных станках, приборах, а также в промышленных, машиностроительных и строительных областях.

Выводить по:

Материалы и назначение:

Изготавливают метизы DIN 478 с не полностью нарезанной резьбой. Длина стержня винта выбирается из стандартного ряда длин расписанного для каждого диаметра в отдельности.

Этот крепеж обеспечивает невозможность смещения деталей и их фиксацию относительно друг друга.

Установочный винт закручивается в деталь и своим окончанием упирался во вторую деталь создавая между ними натяг и предотвращая их взаимное смещение.

Винты DIN 478 отличаются тем что имеют упорный бурт и способны работать не только на разжатие, а и на сжатие деталей. Благодаря резьбе и упорному бурту появилась стягивать между собой детали при помощи установочного винта.

Производятся из углеродистой стали, нержавеющей стали А2 и А4, латуни, гальваническая оцинковка.

Для защиты от коррозии винты DIN 478 покрывают различными покрытиями нанесенными гальваническим способом:

  • фосфатное;
  • цинковое;
  • окисное;
  • кадмиевое;
  • хроматированное.

Технические характеристики:

Винт DIN 478 выпускается с метрической резьбой М6-М24 с неполной резьбой длиной 18-38 мм. Квадратная головка винта имеет сторону 6-16 мм. Высота буртика изделия 2-4 мм, а диаметр головки винта по буртику составляет 13,5-25 мм. Полная высота головки с буртиком составляет от 10 до 20 мм.

Заказать винты DIN 478 установочные класса прочности 5.8 / 8.8 / 10.9 можно на нашем сайте. Материалом для изготовления служит сталь обычная или стойкая к коррозии, а также сталь с гальванической оцинковкой.

Удобства использования данных изделий заключается в том, что для зажатия используется квадратная головка, а не шлицы или углубления. Это позволяет применять гаечные ключи или обычные плоскогубцы. Размер квадрата целиком зависит и равняется диаметру стержня винта DIN 478. К примеру, если винт имеет резьбу М8, то размер под ключ также будет равняться 8 мм. Это достаточно важно в местах с ограниченным пространством. Квадратная головка с буртом позволяет устанавливать винты впотай, в таком случае для зажатия или отвинчивания используется специальный торцевой ключ с квадратным углублением.

Винт DIN 478

Размеры винтов с квадратной головкой DIN 478
d M6 M8 M10 M12 M16 M20 M24
b 18 22 26 30 38 46 54
dc 10,5 13,5 16,5 19,5 25 31 36
e 8 10 13 17 21|22 27|28 32
k 8 10 13 15 20 25 28
s 6 8 10 13 16|17 21|22 24
16 v v
20 v v v
25 v v v v
30 v v v v
35 v v v v v
40 v v v v v v
45 v v v v
50 v v v v v v
60 v v v v v v
70 v v v v v
80 v v v v v
90 v v v v
100 v v v v
120 v v v v
140 v v
160 v v
180
