Болт (винт) стопорный с уменьшенной шестигранной головкой - DIN 564

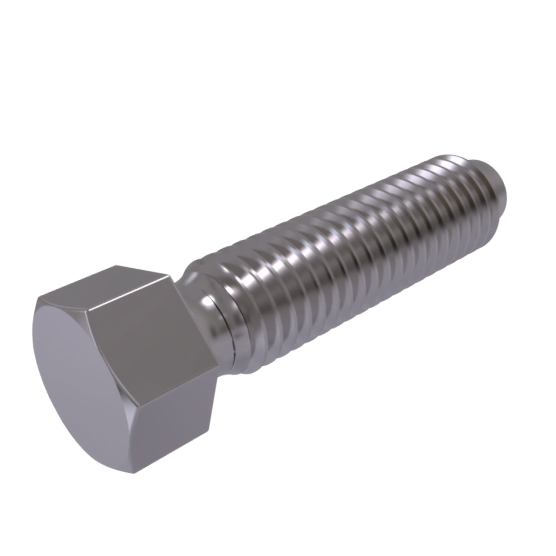

DIN 564 — установочный с шестигранной головкой, метрической резьбой и коническим концом без резьбы. Винт DIN 564 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

Заказать винт DIN 564, Вы можете в нашей компании, обратившись по контактным телефонам выше.

Винт DIN 564 M 10x28 Form B  (50)
Предзаказ
Подписаться Заказать Заказать

Стопорные болты DIN 561 используются для соединения, крепления и фиксации деталей, узлов, конструкций в машиностроении и строительстве.

Винт DIN 564 M 16x80  (50)
Предзаказ
Подписаться Заказать Заказать

Стопорные болты DIN 561 используются для соединения, крепления и фиксации деталей, узлов, конструкций в машиностроении и строительстве.

Винт DIN 564 M 20x100 Form B  (50)
Предзаказ
Подписаться Заказать Заказать

Стопорные болты DIN 561 используются для соединения, крепления и фиксации деталей, узлов, конструкций в машиностроении и строительстве.

Выводить по:

Материалы и назначение:

Болт DIN 564 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Материалы:

  • Сталь: 14Н, 22Н
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А1 - А5.

Приобрести такой вид крепежа в широком ассортименте предлагает компания «Белмост Плюс».

Технические характеристики DIN 564:

DIN 564 Болт стопорный высокопрочный с шестигранной уменьшенной головкой и коническим концом, форма A - с проточкой, форма В - со сбегом, полная метрическая резьба от М6 до М36, длина от 12 до 200 мм. Ниже приведены основные размеры и характеристики винтов DIN 564.

Аналог DIN 564: - DIN 561 Болт с уменьшенной шестигранной головкой и цапфой (цилиндрический конец).

DIN 564
DIN 564

Обозначения:

  • d - номинальный диаметр резьбы
  • P - шаг резьбы
  • k - высота шестигранной головки
  • a1 - сбег, не более
  • r - радиус, минимум
  • z2 - длина цапфы, не менее
  • z5 - высота конуса
  • dp - диаметр цапфы, не более
  • e - диаметр описанной окружности, не менее
  • s - размер под ключ
  • l - длина болта
Таблица размеров и характеристик стопорных болтов с коническим концом DIN 564 в мм
d M6 M8 M10 M12 M16 M20 M24 M30 M36
P крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4
мелкий - - - - - 2 2 2 3
k 5 6 7 9 11 14 17 21 25
a1 3 3,75 4,5 5,25 6 7,5 9 10,5 12
r 0,25 0,4 0,4 0,6 0,6 0,8 0,8 1 1
z2 3 4 5 6 8 10 12 15 18
z5 1,75  2,5  3,5  4,5  10
dp 4 5,5 7 8,5 12 15 18 23 28
e 8,79 11,05 14,38 17,77 19,92 26,75 33,53 39,98 51,28
s 8 10 13 16 18 24 30 36 46
lформа А мин. 12 16 20 25 30 40 45 60 80
макс. 60 60 60 120 120 120 120 120 200
lформа B мин. 12 16 20 25 30 40 45 60 80
макс. 40 60 60 100 120 120 120 120 200
