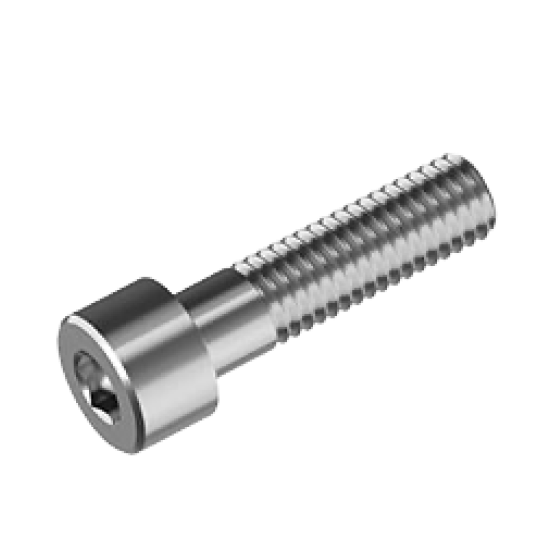

Болт (винт) с внутренним шестигранником и цилиндрической головкой - DIN 912 (ГОСТ 11738-84)
На шпильке болта DIN 912 нарезана неполная метрическая резьба. Применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных и строительных отраслях совместно с гайками, шайбами соответствующих размеров.
Купить винт DIN 912, Вы можете в нашей компании в любых количествах. Наличие склада позволяет хранить большие партии метизов и обеспечить покупателя товаром в очень короткие сроки.
Материалы и назначение:
Этот винт применяют для сборки и крепления различных элементов в комплекте с шайбами и гроверами, возможно использование с гайками.
Такой вид винта применяют для труднодоступных элементов, куда инструмент не достает. Благодаря хорошим механическим характеристикам и повышенной прочности, винт DIN 912 применяют в тяжелой промышленности. При использовании конвейерной сборки такие изделия выгоднее применять, так как позволяют закручивать винты пневмо или электроинструментами.
Стали из которых могут изготовить винт 912:
- углеродистая;
- нержавеющая.
Прочности по DIN 912 ГОСТ 11738 изготовленных из углеродистой стали практически совпадают. Но винт с внутренним шестигранником DIN 912 выпускают только с высокими механическими свойствами, прочность которых составляет:
- нормальная – 8.8;
- высокая – 10.9;
- максимальная – 12.9.
Стоит отметить, что у винта DIN 912 шпилька имеет неполную, чаще всего – метрическую, резьбу. Это дает некоторые преимущества при его использовании.
У нас Вы можете заказать крепеж din 912 с высокой прочностью, при маленьком размере.
Приобрести такой вид крепежа в широком ассортименте предлагает компания «Белмост Плюс».
Технические характеристики DIN 912:
Высокая прочность винтов марок DIN 912 8.8, DIN 912 10.9, DIN 912 12.9 позволяет применять их в тяжелой промышленности.
Согласно DIN 912 из стали А2, А4 с резьбой менее М20 допускается предел прочности 70 по Бринеллю. С резьбой от М20 до М39 для стали классом А2, А4 – 50, при резьбе более М39 прочность согласуется с заказчиком.
ГОСТ 11738 84 оговаривает нанесение защитного покрытия так и без него. Виды покрытия: гальванические оцинковка, никелирование.
DIN 912 контролирует выпуск винтов с метрической резьбой под шестигранный ключ, классом точности А. Винт DIN 912 отличаются выпускаемыми размерами резьб от ГОСТ 11738 и находится в пределах от М1,4 до М100. Длина установленная DIN 912 так же выгодно отличается и может достигать 300 мм. Винт 912 может быть, как с крупной резьбой, так и с мелкой.
ГОСТ 11738 84 – охватывает винты с выемкой под шестигранник. Выпускается винт ГОСТ 11738 с полностью нарезанной резьбой и неполной, длинной от 18 мм – 84 мм и различными размерами резьбы М3-М36.
Наша компания сотрудничает с ведущими производителями метизов, поэтому вы можете заказать нужные вам изделия по очень привлекательной цене.
| d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М18 | М20 | М24 | М30 | М36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| b | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 72 | 84 | 96 | 108 | 124 | 140 | |
| dk | 3 | 3,8 | 4,5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 | |
| k | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |
| s | 1,5 | 1,5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 | |
| L | мин. | 2,5 | 3 | 4 | 4 | 5 | 5 | 6 | 8 | 10 | 14 | 20 | 16 | 20 | 20 | 30 | 35 | 50 | 70 | 80 | 120 | 120 |
| макс. | 16 | 20 | 25 | 60 | 120 | 220 | 300 | 300 | 340 | 400 | 320 | 600 | 600 | 600 | 600 | 800 | 980 | 980 | 700 | 600 | 500 | |
| d | M8 | M10 | M12 | М14 | М16 | М18 | М20 | М24 | М30 | М36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | |
| 1,25 | 1,5 | 2 | |||||||||||||
| b | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 72 | 84 | 96 | 108 | 124 | 140 | |
| dk | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 | |
| k | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |
| s | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 | |
| L | мин. | 12 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 45 | 55 | 60 | 70 | 80 | 90 |
| макс. | 80 | 100 | 120 | 140 | 160 | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | 300 | |
