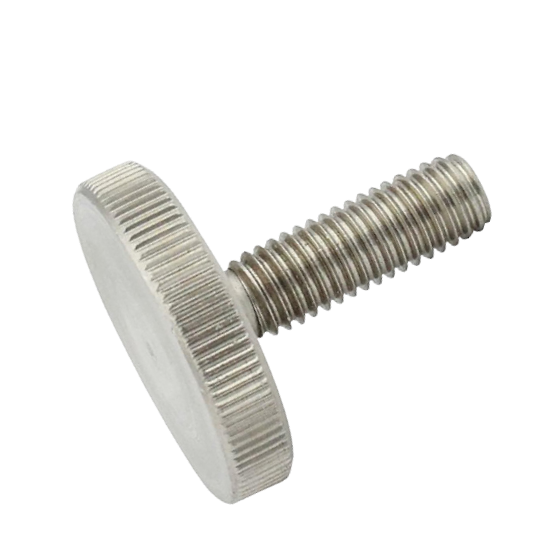

Винт с накатанной рифленой головкой прижимного типа - DIN 653

Другое название винта DIN 653 — прижимной винт с накаткой. Винт DIN 653 используется для быстросъемного соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками соответствующих размеров.

Купить винт DIN 653, Вы можете в нашей компании, обратившись по контактным телефонам выше.

Винт DIN 653 M 8x16  (50)
Предзаказ
Подписаться Заказать Заказать

Винт din 653 прижимной применяется в приборостроении для монтажа быстроразборных конструкций, тонкостенных приборов и небольших деталей.

Выводить по:

Материалы и назначение:

Винт DIN 653 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия, пластмассы.

Материалы:

  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А2, А4

Приобрести такой вид крепежа в широком ассортименте предлагает компания «Белмост Плюс».

Технические характеристики DIN 653:

Часто при помощи винта с накаткой можно фиксировать тонкие стенки или крышки приборов, которые есть нужда часто разбирать. Кроме того, болты с накаткой применяются в штативах для скоростной фиксации определенной длины.

Изделие с накаткой не нуждается в использовании какого-то установочного инструмента для монтажа, технологический элемент в виде крышки с насечкой дает возможность легко закручивать винт пальцами.

Класс прочности: 5.8.

Винт прижимной обладает достаточно короткой резьбовой частью длиной до 16 мм, из-за чего использовать его в местах повышенной нагрузки неэффективно. Диаметр резьбы: М1 – М10.

DIN 653

Параметры винта Номинальный диаметр резьбы d
М1 М1,2 М1,4 М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10
Шаг резьбы, P 0,25 0,25 0,3 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5
Диаметр головки, dk 5,5 6 7 7,5 9 11 12 16 20 24 30 36
Высота головки, k 1,5 1,5 2 2 2 2,5 2,5 3,5 4 5 6 8
Диаметр подголовка, ds - - - - 2 2,5 3 4 5 6 8 10
Высота подголовка, e - - - - 1,5 2 2 3 3 4 5 6
Длина, l, мин. 2 2 3 3 4 5 6 8 10 12 16 20
Длина, l, макс. 6 8 10 12 16 18 20 25 30 30 35 40
