Винты ГОСТ 10336-80

Винты невыпадающие с цилиндрической головкой - ГОСТ 10336-80

Настоящий стандарт распространяется на винты с цилиндрической головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

Компания ООО "БЕЛМОСТ ПЛЮС" предлагает купить винты ГОСТ 10336-80 крупным и мелким оптом, по доступным ценам.

Винт ГОСТ 10336-80 M 3x16 оцинк (50)
Предзаказ
Подписаться Заказать Заказать

Представляет собой стержень с круглой головкой. На часть стержня нанесена резьба.

Выводить по:

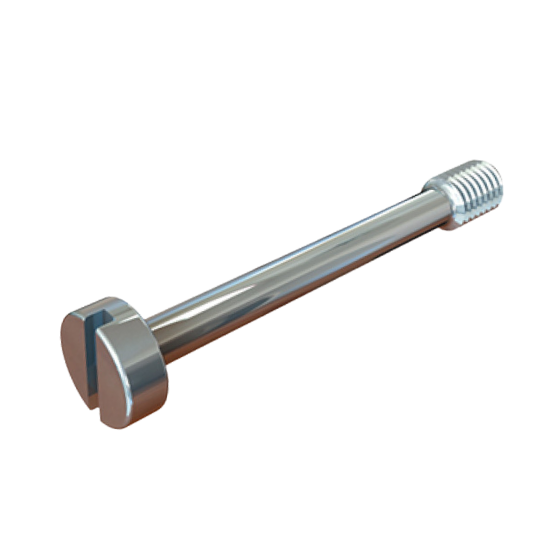

Винт невыпадающий (болт), представляет собой стержень с круглой головкой. На часть стержня нанесена резьба. Особенность изделия в том, что резьба имеет больший диаметр чем основание стержня, при использовании фиксируется по диаметру стержня так, чтобы он мог спокойно вращаться, а более широкая по диаметру резьба не дает выскользнуть, поэтому он и получил своё название "невыпадающий".

ГОСТ 10336-80

Таблица размеров невыпадающих винтов с полукруглой головкой ГОСТ 10336-80
Номинальный диаметр резьбы d 2,5 3 4 5 6 8 10 12
Диаметр стержня d1(пред. откл. h13) 1,6 2,0 2,8 3,5 4,0 5,5 7,0 9,0
Длина резьбы b 3 4 5 6 8 10 12 16
Диаметр головки D 4,5 5,5 7,0 8,5 10,0 13,0 16,0 18,0
Высота головки k 1,6 2,0 2,6 3,3 3,9 5,0 6,0 7,0
Высота головки k1 2,5 3,0 3,5 4,5 5,5 6,5 8,0 10,0
Диаметр отверстия в головке d2(пред. откл. H14) - - 1,0 1,2 2,0 2,5 3,2
h1(пред. откл.js15) - - 1,5 2,0 2,5 2,8 3,0 3,5
d3, не более 2,0 2,5 3,0
h2(пред. откл. Н13 приh2≤ 1 ; пред. откл. Н14 приh2> 1) 0,5 0,7 0,8 1,3 1,8 2,0 3,0 4,5
Радиус r1или фаска С, не более 0,5 0,7 0,9 1,0 1,2 1,6 1,8
Радиус под головкой R, не более 0,2 0,4 0,5 0,6
h3 не менее 0,7 0,9 1,2 1,5 1,8 2,3 2,7 3,2
не более 1,0 1,3 1,6 2,0 2,3 2,8 3,2 3,8
