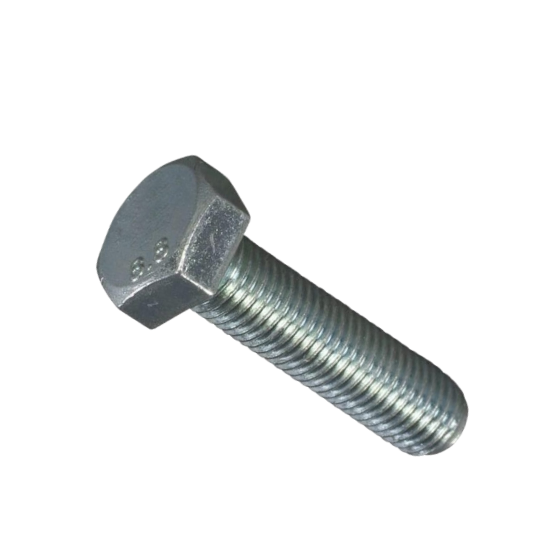

Болт с полной частой резьбой - DIN 961
Болт с мелкой резьбой и шестигранной головкой. Классический вариант крепежного изделия. Простота конструкции, легкость в установке и утилитарность обеспечили его распространенность не только на территории стран СНГ, но по всему земному шару.
Стандарты, по которым изготавливаются изделия:
Стандартизация
- Немецкий стандарт DIN 961;
- Общероссийский стандарт ГОСТ 7805-70;
- Международный стандарт ISO 8676.
Вышеперечисленные стандарты распространяются на высокопрочный крепеж – болт с шестигранной головкой и мелкой метрической резьбой по всей длине стержня. Метиз используется в качестве надежного крепежа, как правило, с соответствующей по диаметру гайкой и шайбой. Шаг резьбы от 1 до 4 мм, длина болта от 16 до 500 мм, классы точности «А» или «В». Выбрать необходимый по характеристикам болт DIN 961 можно на нашем сайте, предварительно ознакомившись с соответствующей таблицей размеров.
Обозначения:
- D - номинальный диаметр метрической мелкой резьбы
- P - шаг резьбы болта
- K - высота головки болта
- С - высота подголовка
- R - радиус
- А - сбег резьбы, макс.
- e - диаметр описанной окружности, не менее
- S - размер шестигранной головки под ключ
- L - длина метрического болта
| D | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | |
| 1,25 | 1,5 | 2 | |||||||||||||||
| K | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
| С | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| А | 3 | 3 | 4 | 4 | 4,5 | 4,5 | 4,5 | 4,5 | 6 | 6 | 6 | 9 | 9 | 9 | 12 | 12 | |
| е | DIN 961 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 8676 | 17,77 | 20,03 | 23,36 | 37,72 | |||||||||||||
| S | DIN 961 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 8676 | 16 | 18 | 21 | 34 | |||||||||||||
Аналоги DIN 961
- Международный ISO 8676 с отличием в размерах шестигранной головки;
- 15589-70, имеет класс точности «С»;
- 7798-70, с различным шагом резьбы и классом точности «В»;
- DIN 960.
Термин «аналог» не подразумевает 100% совпадение.
Материал изготовления болтов ГОСТ 7805
- Прочные стали 8.8, 10.9, 12.9;
- Оцинкованные стали с защитой от влаги;
- Нержавеющие стали А2, А4;
- Медные сплавы.
Подробные технические характеристик изделия Вы можете уточнить уточняйте у наших консультантов по телефонам.
Область применения DIN 961
Болты с шестигранной головкой уже много лет в подряд помогаю людям создавать сложные механизмы с возможностью быстрого и надежного монтажа. На сегодняшний день еще не придумано такого простого и такого надежного инструмента как болт. DIN 961 прекрасно подойдет для создания быстроразборного соединения – собрать стул или стол, кровать или диван, соединить воедино любой механизм, будь то автомобиль, корабль или даже поезд. Любой из нас в повседневной жизни сталкивался с простыми и привычными помощниками – соединительными болтами DIN 961.
Купить болт DIN 961 в компании Белмост плюс
Приобрести необходимые метизы Вы может, ознакомившись с нашим ассортиментным перечнем. Для начала надо выбрать то, что ищете. Затем прочитать и запомнить техническую информацию, размещенную на соответствующей странице. После этого связаться по телефону с нашими специалистами для уточнения имеющихся данных и получения дополнительной информации об изделии. Покупая болты DIN 961 не забудьте приобрести гайки и шайбы для создания прочного соединения оснований.
