DIN 427 / ГОСТ 18746-80 / ISO 2342

Винт установочный с прямым шлицем и неполной резьбой.

Используются винты в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с контрящей их гайкой. Для небольших диаметров советуется использовать винты с плоским шлицом под отвертку, а для больших размеров практичнее использование винтов с квадратной головкой.

Купить винт DIN 427 / ГОСТ 18746-80 / ISO 2342 для работы в агрессивных средах можно из нержавеющих сталей А1 – А4.

Винт DIN 427 M 6x12 / ГОСТ 18746-80 / ISO 2342 (50)
Предзаказ
Подписаться Заказать Заказать

Ввинчивают шпильки DIN 427 обычно в глухое отверстие в тело детали, высота регулируется при помощи отвертки, и контрогается. Винты применяют в машиностроении, приборостроении для создания опорных точек на плоскости детали.

Винт DIN 427 M 8x30 / ГОСТ 18746-80 / ISO 2342 (50)
Предзаказ
Подписаться Заказать Заказать

Ввинчивают шпильки DIN 427 обычно в глухое отверстие в тело детали, высота регулируется при помощи отвертки, и контрогается. Винты применяют в машиностроении, приборостроении для создания опорных точек на плоскости детали.

Выводить по:

Материалы и назначение

Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.
Главным отличием винтов DIN 427 является не полностью нарезанная резьба (часть винта остается гладкой).

Установочные винты с неполной резьбой являются по своей сути шпильками, имеющими резьбу для установки в деталь. Данные изделия еще называют упорными шпильками. Используя шпильки DIN 427 совместно с гайками можно регулировать высоту, на которую выступает винт, а гайка служит для его фиксации. Их применяют для создания регулируемого упора на плоскости.

Винты изготавливаются из углеродистых сталей 14Н, 22Н, 45Н. Для защиты от коррозии на них наносится противокоррозионное покрытие. Наиболее распространенными видами обработки являются оксидирование, фосфатирование, хроматирование. В промышленности массово применяют винты с цинковым гальваническим покрытием или обработанные в масле.

В нашей компании Вы можете заказать винты DIN 427 из цветных сплавов CU2 – CU4. По соглашению между производителем и потребителем допускается выпуск винтов из других материалов и с другими характеристиками.

Технические характеристики

Выпускаются винты DIN 427 с метрической резьбой, которая находится в пределах от М3 до М10. Длину метизов заказчик может выбрать из стандартных длин прописанных для каждого диаметра индивидуально в пределах от 6 мм до 45 мм.

Винты ГОСТ 18746 80 выпускают с метрической резьбой в пределах от М8 до М20. Данные метизы имеют только крупный шаг и правое направление резьбы. По предварительному заказу возможно изготовление метизов с левой резьбой. Длина винтов зависит от диаметра и подбирается из возможных стандартных длин, которые расписаны для каждого диаметра.

По конструкции хвостовой части и инструменту, применяемому для завинчивания, различают два вида шпилек:

  • исполнение 1 – имеет плоский шлиц и завинчивается при помощи отвертки с плоским жалом;
  • исполнение 2 – имеет окончание в виде квадрата, для его установки можно использовать гаечный ключ, специальный торцовый ключ или обычные плоскогубцы.

Ввинчивают шпильки DIN 427 обычно в глухое отверстие в тело детали, высота регулируется при помощи отвертки, и контрогается. Винты применяют в машиностроении, приборостроении для создания опорных точек на плоскости детали.

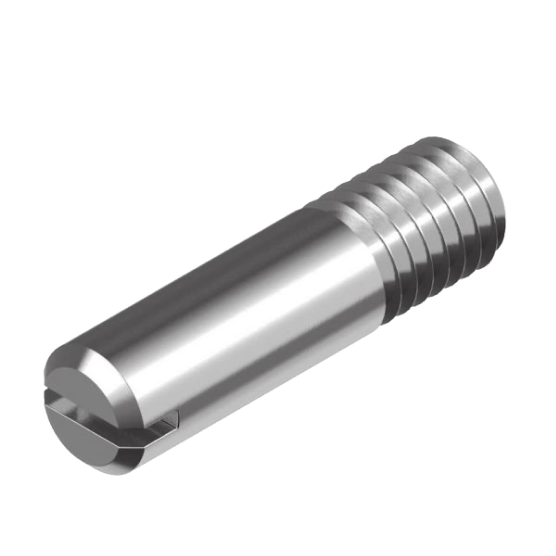

Винт DIN 427

Таблица размеров установочных винтов (резьбовых штифтов) DIN 427 (ISO 2342) в мм
d M1.6 M2 M2.5 M3 M3.5 M4 M5 М6 М8 М10 М12 М16 М20
P 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1 1,2 1,5 1,75 2 2,5
b 1,9 2,4 3 3,6 4,2 4,8 6 7,2 9,6 12 14 18 22
n 0,3 0,3 0,4 0,5 0,5 0,6 0,8 1 1,2 1,6 2 2,5 3
t 0,56 0,64 0,72 0,8 0,96 1,12 1,28 1,6 2 2,4 2,8 3,2 4
l мин. 4 5 5 6 8 8 10 12 14 16 20 30 35
макс. 6 8 10 12 14 14 20 25 30 35 60 60 60
