Болты мебельные DIN 603 / ГОСТ 7802-81

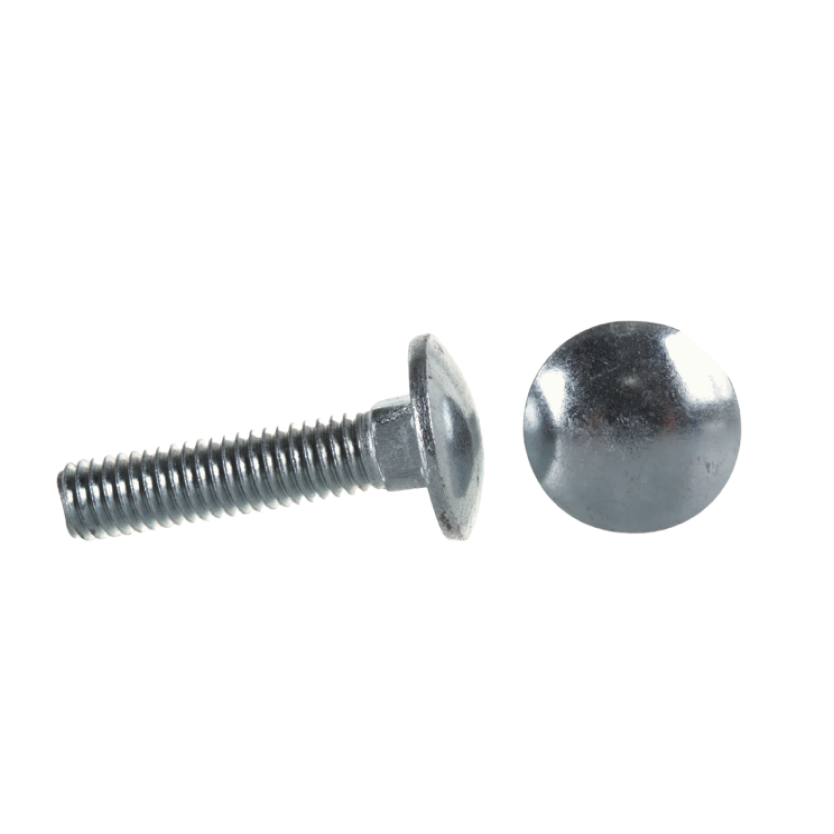

Болт с круглой тонкой головкой и квадратным подголовником - DIN 603.

Соответствует стандарту ГОСТ 7802-81. Изделие производится с полукруглой головкой и квадратным подголовником для надежной фиксации в основании. Крепеж отличает точность класса «С».

Применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

Болт мебельные DIN 603 размер M10x100
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x110
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x120
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x130
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x140
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x150
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x160
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x180
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x20
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x200
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x25
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x30
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x35
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x40
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x45
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Болт мебельные DIN 603 размер M10x50
Предзаказ
Подписаться Заказать Заказать

Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве. Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Выводить по:

Резьба стандартная метрическая с шагом от м5 до м20.
Болт может изготавливаться из различных по прочности материалов:

  • обычная сталь классом прочности 3.6, 4.6, 8.8 /невысокая прочность обусловлена областью применения/;
  • сталь с защитным оцинкованным покрытием /способ нанесения гальванизация/;
  • нержавеющая сталь класса А2, А4;
  • цветные металлы, сплавы, пластик: латунь, пластик.

В нашем сайте приставлены болты из стадии с оцинковкой для защиты от коррозийных воздействий окружающей среды.

Купить DIN 603 в компании Белмост плюс.

В ООО «Белмост плюс» с огромной ответственностью относятся к качеству реализуемого крепежа. Представленные в нашем ассортименте болты, гайки, гвозди, саморезы, дюбеля, анкера, штанги, штифты и т.д. соответствуют самым высоким стандартам качества. Приобрести мебельные болты оптом Вы можете, связавшись с нашими социалистами по указанным телефонам.

Область применения

Точность класса «С» обусловлена тем, что болт DIN 603 часто используется для работы с изделиями, изготовленными из дерева или ДСП. Корпусная мебель, столы, стулья – собраны с помощью данного крепежа. Сборка разнообразных деревянных конструкций при строительстве и ремонте также производится данным болтом. Если Вы в своей жизни сталкивались с необходимостью сборки мебели, то точно знаете, что болт марки DIN 603 является самым распространенным в наборе мебельного крепежа. Изделие с квадратным изголовком может быть произведено как с полной, так и неполной резьбой. Первый, как правило, используется при строительстве, второй – в мебельной промышленности.

Легкость установки изделия достигается за счет возможности монтажа при вращении гайки только с одной стороны закрепляемого элемента. В последнее время изделие с маркировкой DIN 603 часто используется и в промышленности /с более высоким классом точности/, где позволяет с большей скоростью производить монтаж разнообразных механизмов и агрегатов.

Как правильно выбрать крепеж?

При покупке болта с квадратным подголовком, необходимо точно знать для каких видов работ он приобретается. Это связано с тем, что при его монтаже одинаково важны как его физические, так и эстетические свойства; поскольку изделие должна ровно ложиться в потайную фаску технического отверстия.

Эксплуатация мебельного болта

Всегда надо помнить о том, что только правильно выбранная и правильно установленная деталь может долго и качественно выполнять возложенные на нее технические требования. Соответственно механизм, в котором она установлена, будет надежно функционировать, тем самым принося компании прибыль день за днем долгие годы. В противном случае следствием неправильного монтажа может стать разрушение механизма, а возможно травма человека, его обслуживающего. Это не сложное правило всегда надо держать в голове, выбирая метизы.

болт DIN 603

Обозначения:

  • d1 - номинальный диаметр резьбы
  • P - шаг резьбы
  • d2 - диаметр головки
  • k - высота головки
  • f - высота подголовка, не менее
  • V - размер стороны квадратного подголовка
  • b - длина резьбовой части
  • L - длина болта
Таблица размеров и характеристик мебельных болтов DIN 603 в мм
d1 М5 M6 M8 M10 M12 M16 М20
P 0,8 1 1,25 1,5 1,75 2 2,5
d2 мин. 12.45 15.45 19.35 23.35 29.35 37.2 45,2
макс. 13,55 16,55 20,65 24,65 30,65 38,8 46,8
k мин. 2.7 3.12 4.12 4.62 6.05 8.05 9,95
макс. 3,3 3,88 4,88 5,38 6,95 8,95 11,05
f 2.9 3.4 4.4 5.4 7.25 11.1 14,1
V мин. 4.52 5.52 7.42 9.42 11.3 15.3 19,16
макс. 5,48 6,48 8,58 10,58 12,7 16,7 20,84
b L ? 125 16 18 22 26 30 38 46
125 < L ? 200 22 24 28 32 36 44 52
L > 200 - - 41 45 49 57 65
L Вес 1000 шт. болтов в кг
М5 M6 M8 M10 M12 M16 М20
16 4 6,9
20 4,5 7,6 13,8 22,7
25 5,1 8,5 15,4 25,2
30 5,9 9,6 17 27,7 45,7
35 6,7 10,7 19 30,2 49,4
40 7,5 11,8 21 32,7 53,1
45 8,3 12,9 23 35,8 56,8
50 9,1 14 25 38,9 61,2 119
55 9,9 15,1 26,9 42 65,6 126
60 10,7 16,2 28,9 45,1 70 133
65 11,5 17,3 30,9 48,2 74,4 141
70 12,3 18,4 32,9 51,3 78,8 149 247
80 13,9 20,6 36,8 57,5 87 165 272
90   22,8 40,8 63,7 96 181 297
100   25 44,8 69,9 105 197 322
110   27,2 48,8 76,1 114 213 347
120   29,4 52,8 82,3 123 229 372
130   31,6 56,8 88,5 132 245 397
140   32,8 60,8 95 141 261 422
150   35 64,8 101 150 277 447
160       107 159 293 497
180       119 177 325 547
200       131 195 357 597
