Винт самонарезающий с крестообразным шлицем Philips или со шлицем Torx - DIN 7516

Главным предназначением такого элемента крепежа является соединение двух материалов из железа или пластмассы. Название «самонарезающий» он получил благодаря тому, что нарезает резьбу самостоятельно.

Вы можете заказать и купить винты DIN 7516 различных форм исполнения оптом по договорным ценам в компании «Белмост Плюс».

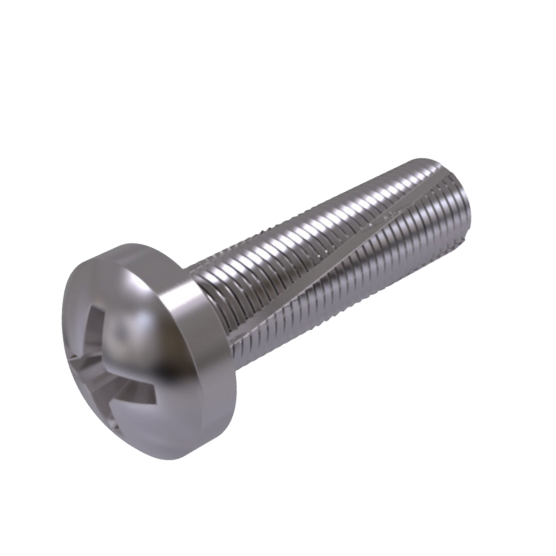

Винт DIN 7516A M 3x12 оцинк (50)
Предзаказ
Подписаться Заказать Заказать

Винт самонарезающий с полукруглой головкой с крестообразным шлицем Philips - DIN 7516 A

Винт DIN 7516A M 3x8 оцинк (50)
Предзаказ
Подписаться Заказать Заказать

Винт самонарезающий с полукруглой головкой с крестообразным шлицем Philips - DIN 7516 A

Выводить по:

Описание и характеристики винта DIN 7516

Резбонарезающий винт DIN 7516, известный также как самонарезающий, является стальным стержнем с разнообразными головками, на которых имеется крестообразный шлиц. Самонарезающий винт образует при завинчивании метрическую резьбу в отверстии одной из соединяемых пластмассовых или металлических деталей. Под разнообразными головками понимается три вида такого винта:

  • DIN 7516 A цилиндрическая скругленная головка
  • DIN 7516 D потайная головка
  • DIN 7516 Е с полупотайная головка

Такие головки болта DIN 7516, которые были рассмотрены – имеют различия и используются в зависимости от конкретной цели. Так, цилиндрическая скругленная головка плотно прилегает к материалу, надежно фиксируя его, позволяя избежать самооткручивание, которое, в свою очередь, может возникнуть из-за вибраций. Потайная головка полностью утопает в материале, образуя ровную поверхность, а полупотайная слегка остается на поверхности.

Материалы:

Винт DIN 7516 производится из углеродистой стали, нержавеющей стали А2 и А4.

  • Сталь цементируемая
  • Сталь с покрытием: гальваническая оцинковка.

Технические характеристики DIN 7516 А - винт самонарезающий с полукруглой головкой с крестообразным шлицем Philips.

Ниже приведены основные размеры и характеристики винтов DIN 7516 A.

DIN 7516 А

Обозначения:

  • d — номинальный диаметр резьбы
  • P — шаг резьбы
  • dk — диаметр полукруглой головки винта, макс.
  • k — высота головки винта, макс.
  • m — размер крестообразного шлица
  • ISR — размер внутреннего шлица Torx
  • dh — диаметр основного отверстия в материале
  • l — длина винта
Размеры самонарезающих винтов с полукруглой головкой DIN 7516 А в мм
d M3 M4 M5 M6 M8
dk 6 8 10 12 16
k 2,4 3,1 3,8 4,6 6
v 1,6 2 3 3 3,7
размер биты 1 2 2 3 4
L
6 v v
8 v v
10 v v v
12 v v v v v
16 v v v v v
20 v v v v v
25 v v v v v
30   v v v v
35   v v v v
40   v v v v
45     v v v
50     v v v

Технические характеристики DIN 7516 D - винт самонарезающий с потайной головкой с крестообразным шлицем Philips.

Ниже приведены основные размеры и характеристики винтов DIN 7516 D.

DIN 7516 D

Обозначения:

  • d — номинальный диаметр резьбы
  • P — шаг резьбы
  • dk — диаметр потайной головки винта, макс.
  • k — высота головки винта, макс.
  • m — размер крестообразного шлица
  • ISR — размер внутреннего шлица Torx
  • dh — диаметр основного отверстия в материале
  • l — длина винта
Размеры самонарезающих винтов с потайной головкой DIN 7516 D в мм
d M3 M4 M5 M6 M8
dk 5,6 7,5 9,2 11 14,5
k 1,65 2,2 2,5 3 4
размер биты 1 2 2 3 4
L
6 v
8 v v
10 v v
12 v v v v
16 v v v v v
20 v v v v v
25 v v v v v
30 v v v v v
35   v v v v
40   v v v v
45     v v v
50     v v v
60       v

Технические характеристики DIN 7516 E - винт самонарезающий с полупотайной головкой с крестообразным шлицем Philips.

Ниже приведены основные размеры и характеристики винтов DIN 7516 E.

DIN 7516 E

Обозначения:

  • d — номинальный диаметр резьбы
  • P — шаг резьбы
  • dk — диаметр полупотайной головки винта, макс.
  • k — высота головки винта, макс.
  • f — высота полукруглой части головки
  • m — размер крестообразного шлица
  • dh — диаметр основного отверстия в материале
  • l — длина винта
Размеры самонарезающих винтов с полупотайной головкой DIN 7516 E в мм
d M3 M4 M5 M6 M8
dk 5,6 7,5 9,2 11 14,5
k 1,65 2,2 2,5 3 4
размер биты 1 2 2 3 4
L
6 v
8 v v
10 v v
12 v v v v
16 v v v v v
20 v v v v v
25 v v v v v
30 v v v v v
35   v v v v
40   v v v v
45     v v v
50     v v v
60       v
