Винты DIN 915 / ГОСТ 11075-93

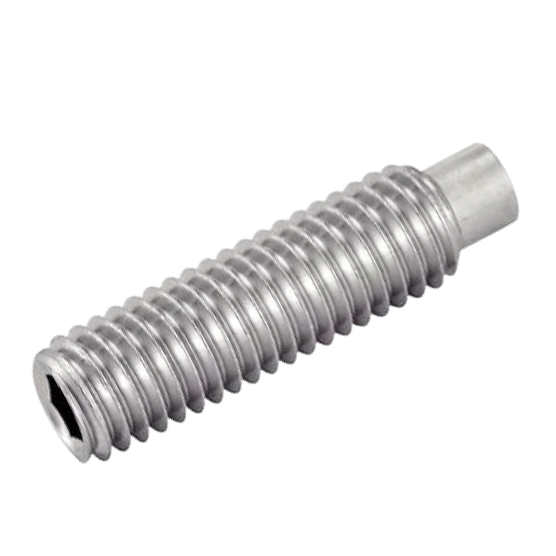

Винт установочный с метрической резьбой, с внутренним шестигранником и цапфой

Винт установочный с цапфой DIN 915 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

У нас Вы можете заказать и купить установочные винты DIN 915 с внутренним шестигранником и цапфой оптом и в розницу по договорным ценам.

Винт DIN  915 / ГОСТ 11075 M 4x12  (50)
Предзаказ
Подписаться Заказать Заказать

Винт DIN 915 относится к категории установочных винтов. Он выполнен в виде стержня без оголовка. В верхнем торце имеется шестигранник, а нижний представляет собой цапфу.

Выводить по:

Описание и характеристики

Конец установочного винта имеет специальную цилиндрическую форму, служащую для фиксации изделий относительно друг друга.

Выполнен в виде стержня без оголовка. В верхнем торце имеется шестигранник, а нижний представляет собой цапфу. Такая конструкция обеспечивает данному типу крепёжной продукции целый ряд преимуществ и позволяет создавать прочные соединения.

Монтаж винта с внутренним шестигранником ГОСТ 11075 производится в предварительно просверлённые отверстия с резьбой соответствующего размера. Такой винт крепится в поверхность деталей заподлицо. Это делает его надёжным стопором и позволяет предупредить разъединение элементов.

Для работы с винтами используют монтажный шестигранный ключ или специальные электрические и пневматические инструменты. После установки деталей в проектном положении может быть выполнена развальцовка цапфы. Это позволяет сформировать неразборное соединение.

Материалы:

  • Сталь: 45Н
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А1 - А5

Технические характеристики DIN 915

DIN 915/ГОСТ 11075

Обозначения:

  • d - номинальный диаметр резьбы
  • P - шаг резьбы
  • dp - диаметр цилиндрического конца, макс.
  • s - размер под шестигранный ключ
  • t - глубина шлица винта, мин.
  • z - длина цилиндрического конца, макс.
  • l - длина винта
  • # - короткие винты с обязательным углом фаски 120°
  • + - длинные винты с углом фаски 90°
Таблица размеров установочных винтов с цилиндрическим концом DIN 915 (ISO 4028) в мм
d М1,4 М2 M3 M4 M5 М6 М8 М10 М12 М16 М20 М24
P 0,3 0,4 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3
dp 0,7 1 2 2,5 3,5 4 5,5 7 8,5 12 15 18
s 0,7 0,9 1,5 2 2,5 3 4 5 6 8 10 12
t короткие 0,6 0,8 1,2 1,5 2 2 3 4 4,8 6,4 8 10
длинные 1,4 1,7 2 2,5 3 3,5 5 6 8 10 12 15
z короткие 0,65 0,75 1 1,25 1,5 1,75 2,25 2,75 3,25 4,3 5,3 6,3
длинные 1,05 1,25 1,75 2,25 2,75 3,25 4,3 5,3 6,3 8,36 10,36 12,43
l
2 #
2,5 # #
3 + #
4 + + #
5 + + # #
6 + + + # #
8   + + + + # #
10   + + + + + # #
12     + + + + + # #
16     + + + + + + # #
20       + + + + + + # #
25         + + + + + + # #
30           + + + + + + #
35             + + + + + +
40             + + + + + +
45               + + + + +
50               + + + + +
55                 + + + +
60                 + + + +
