DIN 438 / ГОСТ 1479-93 / ISO 7436

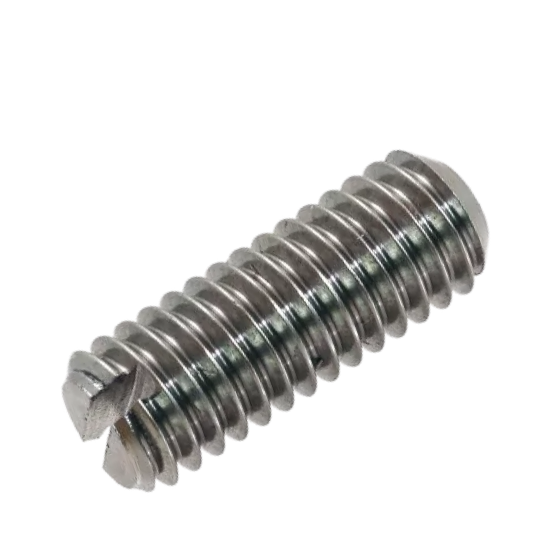

Винт установочный с прямым шлицем и засверленным, просверленным концом - DIN 438

Установочные винты с прямым шлицем обеспечивают высокое качество скрепления и легко монтируются при помочи бытового ручного инструмента. Благодаря специфической форме, винты DIN 438 нашли широкое применение в станкостроении, машиностроении, приборостроении и различных производственных и промышленных отраслях.

У нас Вы можете купить винты DIN 438 хромоникелевые аустенитные стали марок А1 и А4.

Винт DIN 438 M 3x6 / ГОСТ 1479-93 / ISO 7436 (50)
Предзаказ
Подписаться Заказать Заказать

Изделие довольно востребовано во многих областях производства и промышленности, так как обладает удобным исполнением: конец винта DIN 438 обладает специальной формой, очень удобной для фиксации скрепляемых изделий.

Выводить по:

Материалы и назначение:

Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

  • Сталь: 14Н
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь А2, А4
  • Цветные металлы, сплавы, пластик: латунь.

К основным типоразмерам установочных винтов с прямым шлицем DIN 438 относится крепеж с диаметрами наружной резьбы М2.5, М3, М4, М5, М6 и М8. Общая длина метизов варьируется от 3мм до 40 мм.

Соответствует ГОСТ 1477-93 и ISO 7436.

В компании Белмост Плюс можно заказать аналоги DIN 438:

  • ГОСТ 1479-93 - установочные винты с засверленным концом и прямым шлицем, классов точности А и В с номинальным диаметром d от 1,6 до 12 мм.
  • DIN 916 - винт установочный с внутренним шестигранником и внутренним конусом.

Ниже приведены основные размеры и характеристики установочных винтов со шлицем и конически засверленным концом DIN 438.

Винт DIN 438

Таблица размеров и характеристик винтов DIN 438
Резьба М2 М2,5 М3 М4 М5 М6 М8 М10 М12
dz max 1 1,2 1,4 2 2,5 3 5 6 8
n 0,45 0,6 0,6 0,8 1 1,2 1,51 1,91 1,31
t 0,64 0,72 0,8 1,12 1,28 1,6 2 2,4 2,8
l Наличие стандартных размеров
3 + + +
4 + + + +
5 + + + + + +
8 + + + + + + +
10 + + + + + + + + +
12 + + + + + + + + +
14   + + + + + + + +
16   + + + + + + + +
18   + + + + + + + +
20   + + + + + + + +
22     + + + + + + +
25     + + + + + + +
28         + + + + +
30         + + + + +
35           + + + +
40               + +
