Болт DIN 933 аналог ГОСТ 7798

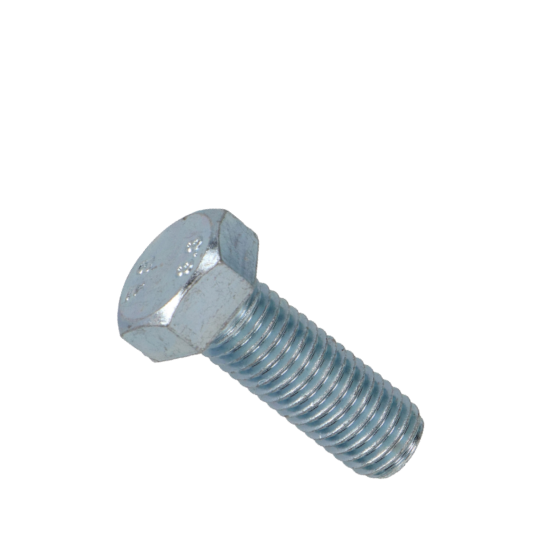

Болт с полной резьбой - DIN 933.

Болт шестигранный с резьбой до основания головки. Соответствует международному стандарту ISO 4017, ГОСТам 7798-70/7805-70. Классы точности изделия «А» и «В» в зависимости от технических требований к крепежу. Как правило, болты с меньшим классом точности используются для соединения поверхностей, изготовленных из древесины; с более высоким - из металла. Могут отличаться размерами головки М10, М14, М22 и т.д. Шаг резьбы от М3 до М64.

Болт DIN 933 (M 3x6) оцинк / ГОСТ 7798-70 / ГОСТ 7805-70
Предзаказ
Подписаться Заказать Заказать

DIN 933 — болт с полной резьбой (метрической или дюймовой резьбой, нарезанной по всей длине шпильки).

Болты DIN 933 используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров. Также подходят для монтажа оборудования и конструкций совместно с анкерными гильзами и забивными анкерами. Болт резьбовой DIN 933 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Выводить по:

Аналоги DIN 933

  • DIN 931 /ISO 4014 соответственно/, отличается не полной резьбой;
  • DIN 558 /ISO 4018 соответственно/, отличается не полной резьбой и классом точности «С»;
  • ГОСТ 7805-70/7798-70/15589-70, аналогичные изделия с классом точности «А», «В» и «С» соответственно.

Материал изготовления

Болты данного стандарта могут быть изготовлены:

  • Из стали различной прочности, в зависимости от технических требований, предъявляемых к крепежу;
  • С защитными покрытиями: оцинкованные либо не оцинкованные; с гальваническим хромированием либо никелированием; с горячим либо термодиффузным оцинкованием;
  • Из нержавеющей стали /А2, А4/;
  • Латуни;
  • Медных сплавов.

На нашем сайте Вы можете купить болты DIN 933 выполненные из стали с оцинкованным покрытием, для защиты крепежа от коррозийного воздействия влаги.

Область применения DIN 933

DIN 933 является распространенным видом крепежа. Область применения изделия характера для данного типа:

  • строительство;
  • машиностроение;
  • станкостроение;
  • мебельное производство.

Для создания надежного долговечного соединения изделие используются вместе с соответствующими по диаметру гайками и шайбами. На нашем сайте Вы можете ознакомиться с техническими характеристиками болта DIN 933, а также подобрать иные необходимые в работе метизы. Специалиста ООО «Белмост плюс» напоминают, что от качества используемого крепежа напрямую зависит качество работы механизма после его сборки. Качественные метизы это легкость разборки конструкции, упрощенный ремонт, прочность и долговечность узла в целом.

Технические характеристики:

Характеристики болта DIN 933

Обозначения:

  • D - номинальный диаметр резьбы
  • P - шаг резьбы
  • K - высота головки болта
  • С - высота подголовка
  • R - радиус
  • А - сбег резьбы, макс.
  • S - размер шестигранной головки под ключ
  • e - диаметр описанной окружности, не менее
  • L - длина болта
Таблица размеров и характеристик болтов DIN 933 с полной резьбой в мм
D M3 M4 M5 M6 M8 M10 M12 M14 M16 M18
P 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5
K 2 2,8 3.5 4 5.3 6.4 7.5 8.8 10 11,5
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2
макс. 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8
R 0,1 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6
А 1,5 2,1 2,4 3 4 4,5 5,3 6 6 7,5
S DIN 931 5,5 7 8 10 13 17 19 22 24 27
ISO 4014 16 18 21
e DIN 931 6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,14
ISO 4014 17,77 20,03 23,36



D М20 M22 М24 М27 М30 M36 M42 M48 M56 M64
P 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 12.5 14 15 17 18.7 22.5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
А 7,5 7,5 9 9 10,5 12 13,5 15 16,5 18
S DIN 931 30 32 36 41 46 55 65 75 85 95
ISO 4014 34
e DIN 931 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 4014 37,72



Приобрести болты в компании Белмост плюс

Специалисты нашей компании всегда помогут Вам с выбором, проинформируют по любому вопросу, возникшему после ознакомления с ассортиментным перечнем сайта. Свяжитесь с нами сегодня и получите всеобъемлющую консультацию. Купите болт DIN 933 оптом по низкой цене у нас.
