Болты ГОСТ 7796-70

Болты с шестигранной уменьшенной головкой класса точности В - ГОСТ 7796-70

Болт с шестигранной уменьшенной головкой. Класс точности крепежа «В». Является аналогом изделия DIN 931 с измененным классом точности. Представляет из себя классический метиз с шестигранной головкой и неполной резьбой под стяжку оснований из стали или дерева с возможностью быстрого монтажа.

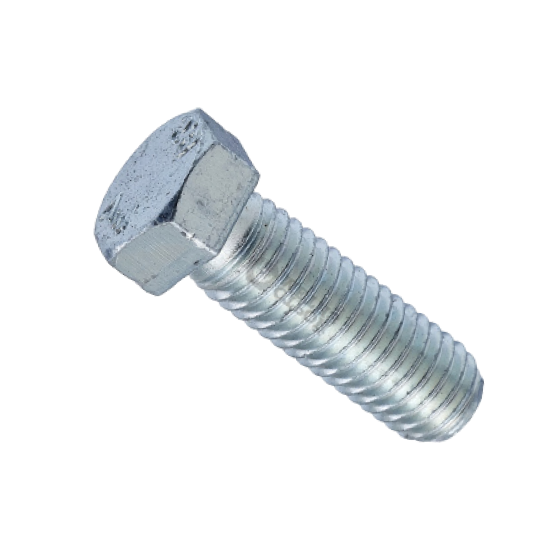

Болт DIN 7796-70 (M 8x10) оцинк (50)
Предзаказ
Подписаться Заказать Заказать

Оцинкованные болты ГОСТ 7796-70 используются при соединении и креплении металлоконструкций и дорожных ограждений.

Выводить по:

Болты изготавливаются из углеродистых марок стали 40х, 10, 20 и т.д. Для защиты от разрушающих воздействий окружающей среды покрывается специально подготовленным химическим раствором на основе цинка методом гальванизации. Благодаря защитному слою, поверхность изделия становится невосприимчивой к коррозии.

Приобрести болт ГОСТ 7796-70 по оптовым ценам Вы можете, связавшись с нашими специалистами по телефонам указанным на сайте. На нашем сайте можно подобрать все необходимые для работы метизы. В свою очередь мы советуем покупать болты вместе с соответствующими по размеру гайками для того, чтобы при монтаже не было различий по диаметру, длине либо резьбе двух крепежей.

Технические характеристики

  • диаметр резьбы основной части от М8 до М48;
  • длина от 8 до 300 мм в зависимости от технического задания;
  • резьба метрическая, правосторонняя с мелким или крупным шагом /либо нестандартным/;
  • класс прочности от 4.8 до 10.9;
  • класс точности «В»;
  • марки стали 10, 10КП, 20, 40х.

Болт ГОСТ 7796-70

Болт, как правило, используется для соединения оснований выполненных из стали. С полной таблицей технических характеристик вы можете ознакомиться на нашем сайте.

Технические характеристики ГОСТ 7796-70:
d - номинальный диаметр резьбы болтов М8 М10 M12 M14 M16 M18 M20
P - шаг резьбы 1,25 1,75 2 2 2,5 2,5 2,5
d1 - диаметр стержня 8 10 12 14 16 18 20
k - высота головки 5 6 7 8 9 10 11
e - диаметр описанной окружности , не менее 13,1 15,3 18,7 20,9 23,9 26,2 29,6
d - номинальный диаметр резьбы болтов M22 M24 M27 M30 M36 M42 M48
P - шаг резьбы 2,5 3 3 3,5 4 4,5 5
d1 - диаметр стержня 22 24 27 30 36 42 48
k - высота головки 12 13 15 17 20 23 26
e - диаметр описанной окружности , не менее 33 35 39,6 45,2 55,4 66,4 76,9

Масса болтов ГОСТ 7796-70 (крупный шаг резьбы). Вес размером М12, М14, М16, М24 указан в соответствии с параметрами их производства согласно 1 таблице.

Длина болта l, мм Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М8 М10 М12 M14 M16 М18 М20 М22 М24 М27 М30 М36 М42 М48
10 8,458 13,57
14 9,91 15,85 25,09
16 10,64 16,99 26,73 35,04
20 12,09 19,26 30,01 39,52 58,75
25 13,9 22,11 34,11 45,11 66,12 84,95 111,5
30 15,94 24,95 38,21 50,71 73,49 94,21 123 156,5
35 17,91 28,17 42,59 56,3 80,86 103,5 134,6 170,5 205,6 279
40 19,88 31,25 47,03 64,56 88,23 112,7 146,1 184,5 222,2 300,2 400,7
45 21,86 34,34 51,48 70,6 96,26 122 157,7 198,5 238,8 321,3 426,8
50 23,83 37,42 55,92 76,65 104,2 132,2 169,2 212,6 255,4 342,5 452,8 712,6
55 25,81 40,51 60,36 82,7 112,1 142,2 181,9 226,6 272 363,7 478,9 750,3 1124
60 27,78 43,59 64,8 88,74 120 152,2 194,3 242,6 288,6 384,9 504,9 787,9 1175
65 29,76 46,68 69,25 94,79 127,8 162,2 206,6 257,5 307,4 406 531 825,5 1226 1729
70 31,73 49,76 73,69 100,8 135,8 172,2 218,9 272,4 325,2 429,5 557 863,2 1278 1796
75 33,71 52,85 78,13 106,9 143,7 182,2 231,3 287,4 342,9 452 585,6 900,8 1329 1863
80 35,68 55,93 82,57 112,9 151,6 192,2 243,6 302,3 360,7 474,4 613,4 938,4 1380 1930
85 37,65 56,02 87,02 119 159,4 202,2 256 317,2 378,5 496,9 641,1 976 1432 1998
90 39,63 62,1 91,46 125 167,4 212,2 268,3 332,2 396,2 519,4 668,9 1018 1483 2065
95 41,6 65,19 95,9 131,1 175,2 222,2 280,6 347,1 414 541,9 696,7 1059 1534 2132
100 43,58 68,27 100,3 137,1 183,1 232,2 293 362 431,8 564,4 724,4 1098 1586 2199
105   71,36 104,8 143,2 191 242,1 305,3 377 449,6 586,9 752,2 1138 1645 2266
110   74,44 109,2 149,2 198,9 252,1 317,7 391,9 467,3 609,4 780 1178 1699 2332
115   77,52 113,7 155,3 206,8 262,1 330 406,8 485,1 631,9 807,7 1218 1753 2409
120   80,61 118,1 161,3 214,7 272,1 342,3 421,8 502,9 654,4 835,5 1258 1808 2480
125   73,7 122,6 167,4 222,6 282,1 354,7 436,7 520,6 676,8 863,3 1298 1863 2550
130   86,78 127 173,4 230,5 292,1 367 451,6 538,4 699,3 891 1338 1917 2623
140   92,94 135,9 185,5 246,3 312,1 391,7 481,5 574 744,3 946 1418 2026 2765
150   99,11 144,8 197,6 262,1 332,1 416,4 511,3 609,5 789,3 1002 1498 2135 2907
160   105,3 153,6 207,7 277,9 352,1 441,1 541,2 645 834,3 1058 1578 2244 3049
170   111,4 162,5 221,8 293,7 372,1 465,7 571 680,6 879,3 1113 1658 2353 3191
180   117,6 171,4 233,9 309,5 392,1 490,4 600,9 716,1 924,3 1169 1738 2461 3333
190   123,8 180,3 246 325,3 412,1 515,1 630,8 751,6 969,2 1224 1818 2570 3475
200   130 189,2 258 341,1 432,1 539,8 660,7 787,2 1014 1280 1898 2679 3618
220     207 282,2 372,7 472 589,1 720,4 858,2 1104 1391 2058 2897 3902
240     224 306,4 404,3 512 638,5 780,1 929,4 1194 1502 2218 3115 4186
260     245,5 330,6 435,9 552 687,6 839,9 1000 1284 1613 2378 3332 4471
280       354,8 467,5 592 737,2 899,5 1072 1374 1724 2538 3550 4755
300       378 499 632 786,6 959,3 1143 1464 1835 2698 3768 5039

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании

Виды стали

ГОСТ 7796-70 изготавливаются из различных видов стали:

  • углеродистые конструкционные /20,35,45/;
  • низколегированные конструкционные /09Г2С /;
  • легированные конструкционные /40х, 30ХГСА, 20ХН3А, 30ХМА/;
  • теплоустойчивые /25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР/;
  • жаростойкие, коррозионно-стойкие стали /12Х18Н10Т, 20Х13, 10Х17Н13М2Т, 14Х17Н2, 13Х11Н2В2МФ/.

Область применения ГОСТ 7796-70

ГОСТ 7796-70 отличается от подобного крепежа уменьшенной головкой, это значит, что для его изготовления требуется меньше стали. Класс точности «В» позволяет изготавливать крепеж методом накатки, что в целом снижает конечную стоимость отдельно взятого изделия. Благодаря защитному цинковому слою крепеж активно применяется в строительстве и дорожном хозяйстве, при монтаже баннеров, рекламных щитов, ограждений и т.д. В промышленности болт стандарта ГОСТ 7796-70 используется в необработанном варианте без защитного слоя либо с фосфатной обработкой поверхности.
